關于載帶原材料相關介紹

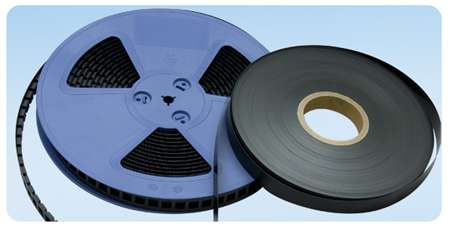

載帶的生產材料：PS、ABS、PET、PC、HIPS、PE等塑膠料，特殊要求可以使用金屬制造

PC材料：即聚碳酸酯（Polycarbonate）,縮寫為PC,是一種無色透明的無定性熱塑性材料。其名稱來源于其內部的CO3基團。

化學性質 ：

聚碳酸酯耐弱酸,耐中性油。 聚碳酸酯不耐紫外光,不耐強堿。

物理性質：

比重:1.18-1.20克/立方厘米 成型收縮率:0.5-0.8% 成型溫度：230-320℃ 干燥條件：110-120℃ 8小時 可在 -60~120℃下長期使用。 物料性能 沖擊強度高，尺寸穩定性好，無色透明，著色性好，電絕緣性、耐腐蝕性、耐磨性好，但自潤滑性差，有應力開裂傾向，高溫易水解，與其它樹脂相溶性差。 適于制作儀表小零件、絕緣透明件和耐沖擊零件 材料特性1.無定形料,熱穩定性好，成型溫度范圍寬，流動性差。吸濕小，但對水敏感，須經干燥處理。成型收縮率小，易發生熔融開裂和應力集中，故應嚴格控制成型條件，塑件須經退火處理。

2.熔融溫度高，粘度高，大于200g的塑件，宜用加熱式的延伸噴嘴。

3.塑膠流動性差，模具澆注系統以粗、短為原則，宜設冷料井，澆口宜取大，模具宜加熱。

4.料溫過低會造成缺料，塑件無光澤，料溫過高易溢邊，塑件起泡。模溫低時收縮率小、伸長率小、抗沖擊強度低，抗彎、抗壓、抗張強度低。模溫超過120度時塑件冷卻慢，易變形粘模

5.塑件壁不適合太厚，應均勻，避免有尖角和缺口

材料特性

①強度高，抗拉伸強度69MPa、抗彎曲強度96MPa。

②耐高溫，長期使用可耐130攝氏度溫度環境。

②透明性好，無毒。

④原料配色及表面涂覆不如ABs。

⑤Pc應選高流動性牌號。適用于翻蓋機和在惡劣環境下使用的手機。　　

PC缺點是耐磨性差。一些用于易磨損用途的聚碳酸酯器件需要對表面進行特殊處理。 　　

PS指Polystyrene，即一種熱塑性合成樹脂，應用領域是電子/電器行業…… 　　

PS：屬于聚苯乙烯類，俗稱硬膠。 　　 中文學名為通用戶聚苯乙烯，英文學名為General Purpose Polystyrene，在塑料行業里簡稱：PS 比重:1.05克/立方厘米 成型收縮率:0.6-0.8% 成型溫度：170-250℃ 　　

物料性能 　　

電絕緣性(尤其高頻絕緣性)優良,無色透明,透光率僅次于有機玻璃,著色性耐水性,化學穩定性良好,強度一般,但質脆,易產生應力脆裂,不耐苯.汽油等有機溶劑.適于制作絕緣透明件.裝飾件及化學儀器.光學儀器等零件. 　　

成型性能 　　

1.無定形料,吸濕小,不須充分干燥,不易分解,但熱膨脹系數大,易產生內應力.流動性較好,可用螺桿或柱塞式注射機成型. 　　

2.宜用高料溫,高模溫,低注射壓力,延長注射時間有利于降低內應力,防止縮孔.變形. 　　

3.可用各種形式澆口,澆口與塑件圓弧連接,以免去處澆口時損壞塑件.脫模斜度大,頂出均勻.塑件壁厚均勻,盡可能不帶鑲件,如有鑲件應預熱.
